SA387GR22CL2-上海博中金属集团有限公司

产品中心 > 锅炉板/容器板系列

SA387GR22CL2

SA387Gr12CL2:8—300mm规格齐全:上海博中JS集团有限公司SA387Gr12CL2:现货/定扎：热线电话：400-990-2212SA387GR22CL2简介

临氢SA387Gr22CL2(2 .25Cr-1Mo)钢板供货技术条件国内由舞阳钢厂生产采用电炉炼钢，原材质料废铁，钢质纯度较高质量较好，成本较价价格也比较贵，☏:适用范围本技术条件适用于厚度≤150mm的临氢设备用SA387Gr22CL2(2 1/4Cr-1Mo)钢板的生产。

SA387GR22CL2执行标准

美标：ASTM ASME 　钢板的尺寸、外形、重量及允许偏差应符合ASME SA387/SA387M标准之规定。

SA387GR22CL2交货状态

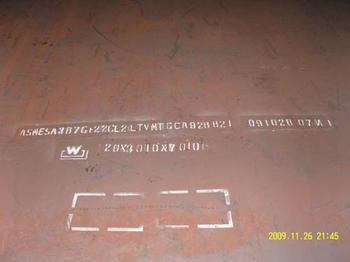

钢板以正火（保证贝氏体组织≥90%的加速冷却　速度）+回火状态交货，正火温度不得超过968℃，回火温度不得低于720℃。　舞阳钢厂生产此种材质钢板

SA387GR22CL2化学成分

钢板的化学成分应符合表1的规定：　Wt% 表1 　

成分	C	Si	Mn	P	S	Cr	V	Mo	Nb
熔炼分析	0.05~0.15	≤0.10	0.30~0.60	≤0.010	≤0.005	2.00~2.50	≤0.010	0.90~1.10	≤0.010
成品分析	0.04~0.15	≤0.10	0.25~0.63	≤0.010	≤0.005	1.95~2.60	≤0.010	0.87~1.13	≤0.010

Al	Ni	Cu	Ti	Sb*	Sn*	As*	[H]*	N*	O*
≤0.06	≤0.20	≤0.15	≤0.010	≤0.003	≤0.010	≤0.012	≤2PPm	≤80PPm	≤30PPm
≤0.06	≤0.25	≤0.15	≤0.010	≤0.003	≤0.010	≤0.012	≤2PPm	≤80PPm	≤30PPm

注： ⑴*分析结果只做记录，不作验收条件。　⑵熔炼分析按炉、成品分析按逐轧制张取样检验。　⑶回火脆化敏感性系数应满足以下要求：　X=(10P+5Sb+4Sn+As)×10≤15PPm 　式中元素以PPm含量代入，如0.01%应以100PPm代入。　J=(Si+Mn)(P+Sn)×10≤100 　式中元素以其百分含量代入,如0.15%应以0.15代入。　P+Sn≤0.012%

SA387GR22CL2冶炼

冶炼方法：采用电炉+LF/VD真空炉外精炼方法冶炼。　所有钢板应对其检验用试样样坯进行模拟焊后热处理，工艺制度为：　最大模拟焊后热处理：Max. PWHT：690±14℃×26h 　最小模拟焊后热处理：Min. PWHT：690±14℃×8-2h

SA387GR22CL2力学性能

钢板的力学性能应符合表2的规定(试样为模拟焊后热处理状态)：　表2 　

抗拉强度Rm(Mpa)	屈服点Rp0.2 MPa	A %	Z%	冷弯试验b=2a	-30℃夏比冲击功J注①
515~690	310～620	≥18	≥45	弯曲180°无裂纹注②	≥54（平均值）≥47（单个值）

注：①进行冲击试验时，应记录侧向膨胀值和纤维状断口百分数供参考。　②板厚T≤25mm，d=2.0a; 25mm
